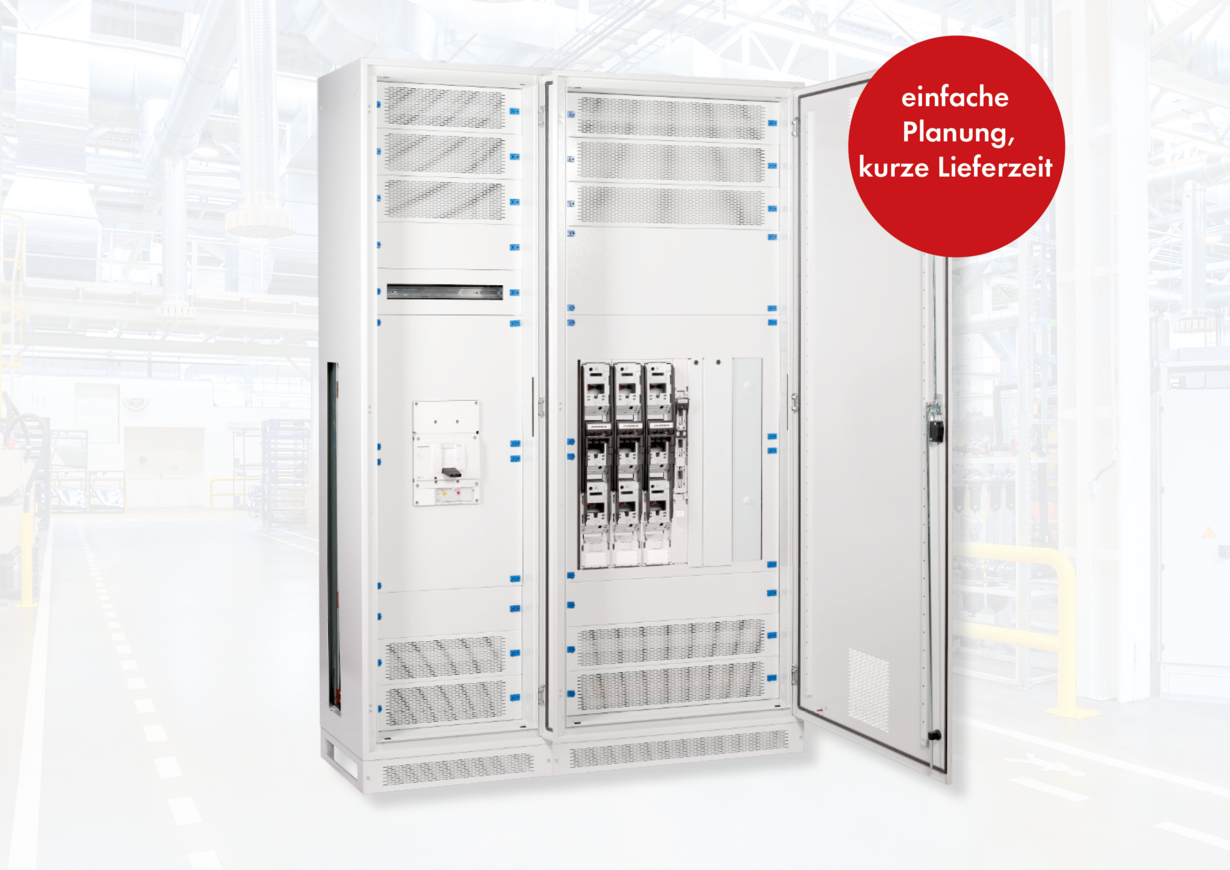

Modul 2000TT je moderan niskonaponski razdjelnik ispitan prema HRN EN 61439 normi za nazivne struje 630 - 1600 A. Dolazna polja su ispitana s MC4 kompaktnim prekidačima. Odlazna polja su ispitana s NV rastavnim prugama veličine 00 do 3. Stupanj zaštite je IP31 u standardnim dimenzijama modula 2000TT bez vrata do 1600 A, a sve do 1250 A moguća je izvedba i u zaštiti IP54. U isporuci su sadržani spojni elementi za mehaničko spajanje razdjelnika i elementi za spajanje sabirnica.

HRN EN 61439-2
Niskonaponski sklopni blokovi
2.dio: Distribucijski blokovi

Distribucijski blok je skup od jednog ili više niskonaponskih distribucijskih polja s uključenom opremom za mjerenje, nadzor, zaštitu regulaciju i upravljanje kao i s mehaničkim vezama i konstrukcijskim dijelovima.

HRN EN 61439-2 definira posebne zahtjeve za distribucijske blokove što se tiče:

•  nazivnog napona, izvedbe ugrađenih sklopnih aparata (primjerice fiksna/izvlačiva, s ili bez kućišta),
•  primjene u proizvodnji, prijenosu, distribuciji i pretvorbi električne energije, te upravljanju potrošnjom električne energije,
•  primjene u posebnim pogonskim uvjetima ili kao razdjelnike električne opreme strojeva.

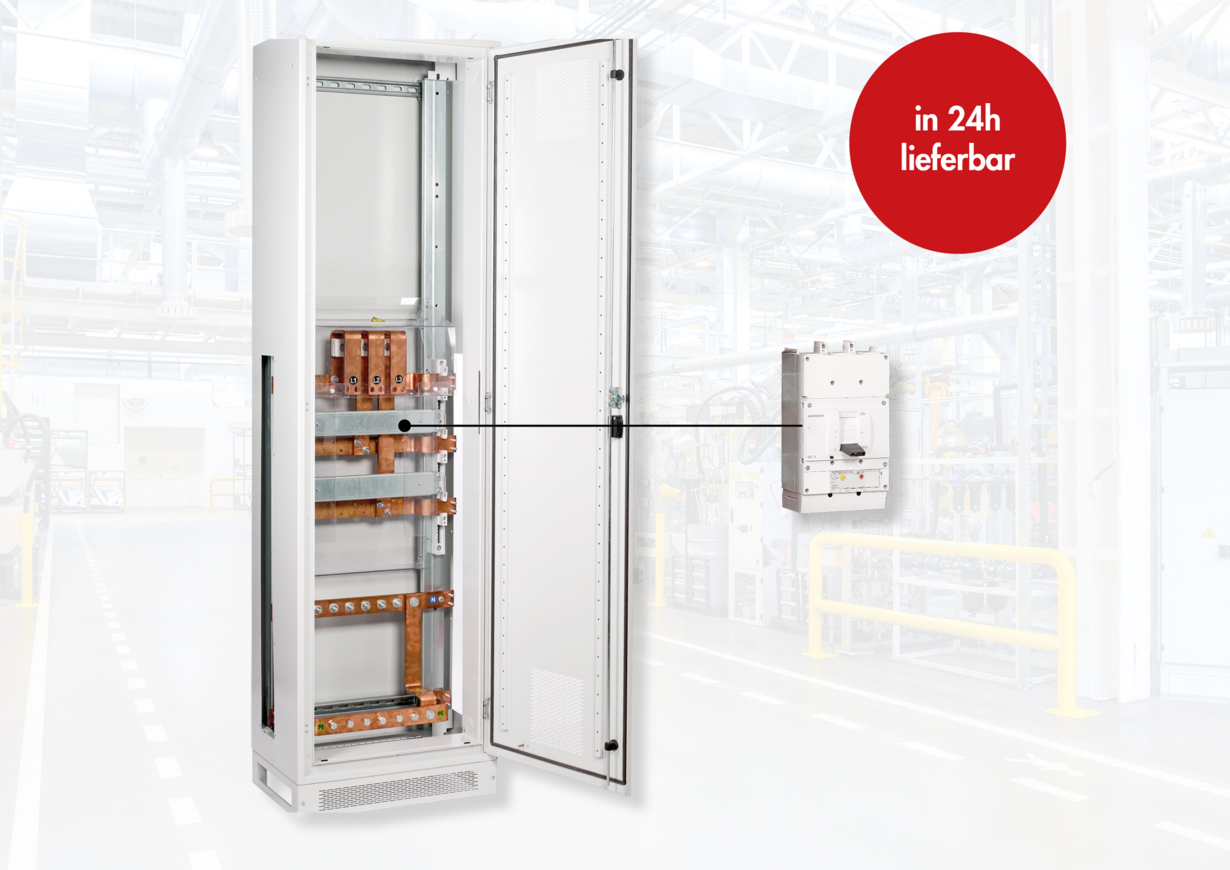

U slučaju djelomične izrade polja prekidača, glavna sabirnica uključujući i spoj na kompaktni prekidač je unaprijed postavljena.

Ova polja su proizvedena i ispitana prema normi HRN EN 61439, što znači da ne morate provoditi nikakve termičke proračune ili proračune kratkog spoja.

U opsegu isporuke također su i odgovarajući pokrovi, koji sprječavaju slučajna oštećenja kao i dodirivanje dijelova pod naponom

Kako bi dovršili polje dovoljno je samo ugraditi kompaktni prekidač odgovarajuće snage.

Kao opcija je mogućnost ugradnje mjernih uređaja i odvodnika prenapona.

Savjet stručnjaka: Za kompletan raspon od 630 A do 1600 A dovoljan je jedan prekidač MC4

Prilikom odabira prekidača provjerite jesu li ispravne zaštite kabela i sustava.

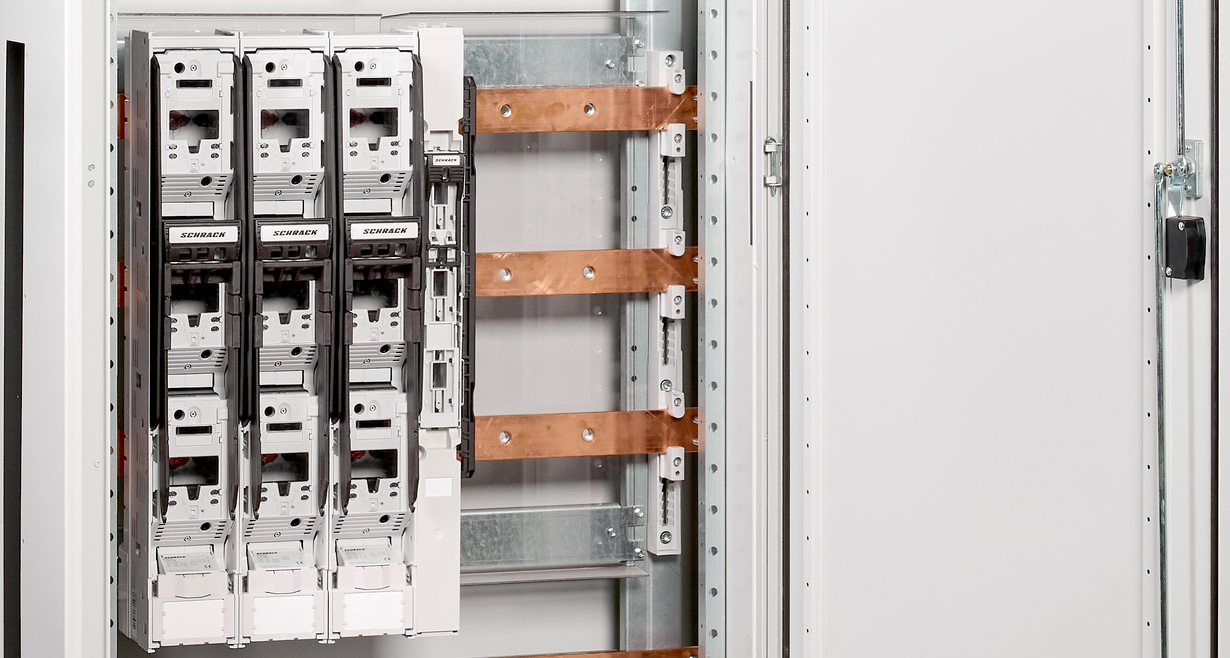

U slučaju djelomične izrade odlaznih NV-polja ugrađena je glavna sabirnica, rupe za pričvršćivanje NV rastavnih pruga su unaprijed izbušene u odgovarajućoj šabloni (rešetki). Ova polja su proizvedena i ispitana prema normi HRN EN 61439.

U opsegu isporuke također su i odgovarajući pokrovi koji sprječavaju dodirivanje dijelova pod naponom. U polja je moguće ugraditi rastavne pruge od veličine 00 do 03 ovisno o zahtjevima.

Savjet stručnjaka:

• U uputama za montažu pronaći ćete  sve potrebne specifikacije zakretnog momenta
• Opcijom V-stezaljki (IS505200-A) štedite na montaži kabelskih stopica

Instalacijski umetak u sustavu Modul 2000TT služi sprječavanju od dodira dijelova pod naponom. Sastoji se od prednjih i bočnih pokrivnih ploča.

Svaki set sadrži sve dijelove potrebne za zaštitu od dodira dijelova pod naponom.

Vodljivi spoj između metalnog kućišta i metalnih ploča kod Modula 2000TT izveden je pomoću posebnog spojnog okretnog zatvarača od lijevanog metala koji ima dvojaku funkciju: držanje metalne prednje ploče u poziciji i osiguranje kvalitetnog galvanskog spoja.

Tim inovativnim spojem prednjih ploča i kućišta je osiguran zahtjev norme HRN EN 61439 da svi metalni dijelovi električnih razdjelnika moraju biti spojeni na zaštitni vodič.

Na prednjim pločama su izvedeni prorezi za prekidače ili NV rastavne pruge.

Prednje ploče sa prorezima za ventilaciju osiguravaju optimalno konvekcijsko hlađenje razdjelnika.

Neiskorišteni utori, npr. NV rastavnih pruga, mogu se zatvoriti slijepim pokrovima (ISA05357--).

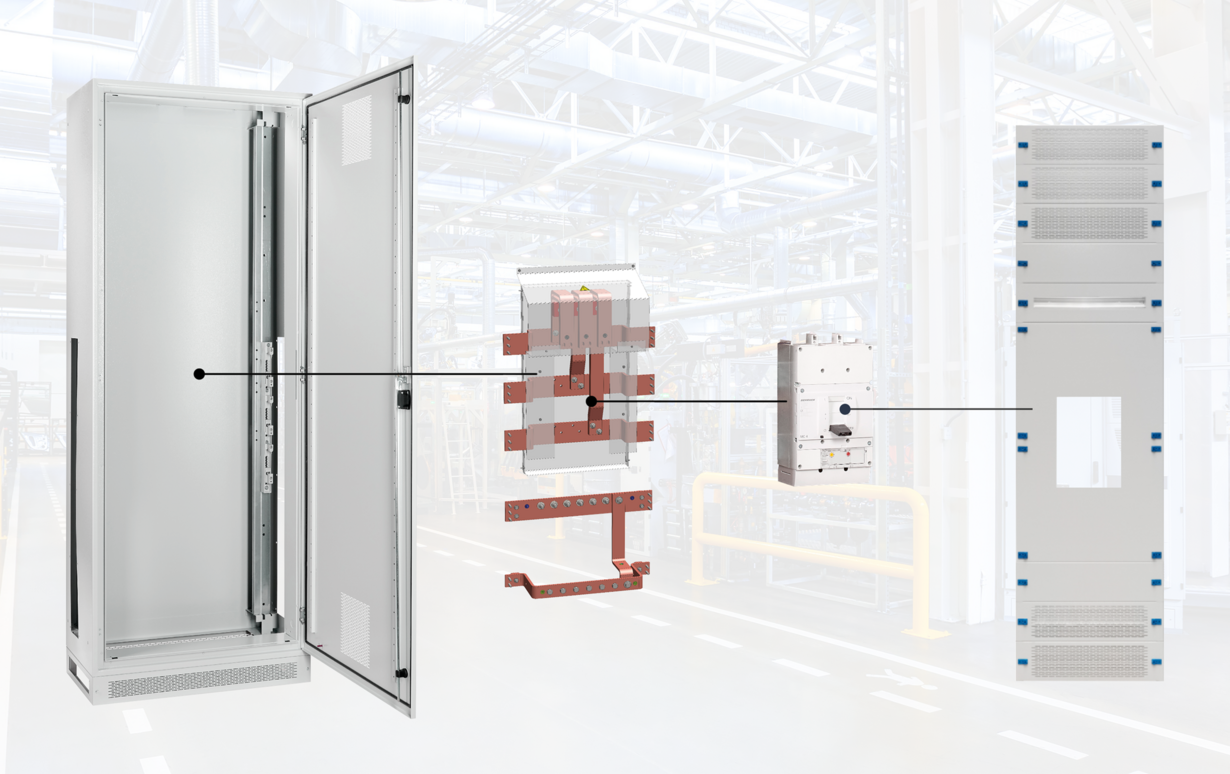

Projektiranje distribucijskog razdjelnika sustava Modul 2000TT kreće izborom kućišta.

Kućišta sustava Modul 2000 TT zadovoljavaju normu HRN EN 62208. To je osnovni preduvjet za kućišta koji postavlja i HRN EN 61439 norma za distribucijske razdjelnike.

• Stabilno, ispitano, normi sukladno, kućište za unutarnju instalaciju
• Brza i jednostavna montaža sabirničkih sustava, prekidača i NV rastavnih pruga s osiguračima
• Dodana vrijednost radova proizvodnje cjelovitog razdjelnika ostaje u vašoj tvrtki

​​​​​​Na popisu niže su sva potrebna kućišta, bez obzira da li je tropolna ili četveropolna izvedba, bez obzira da li se radi o dolaznom ili o odlaznom polju.

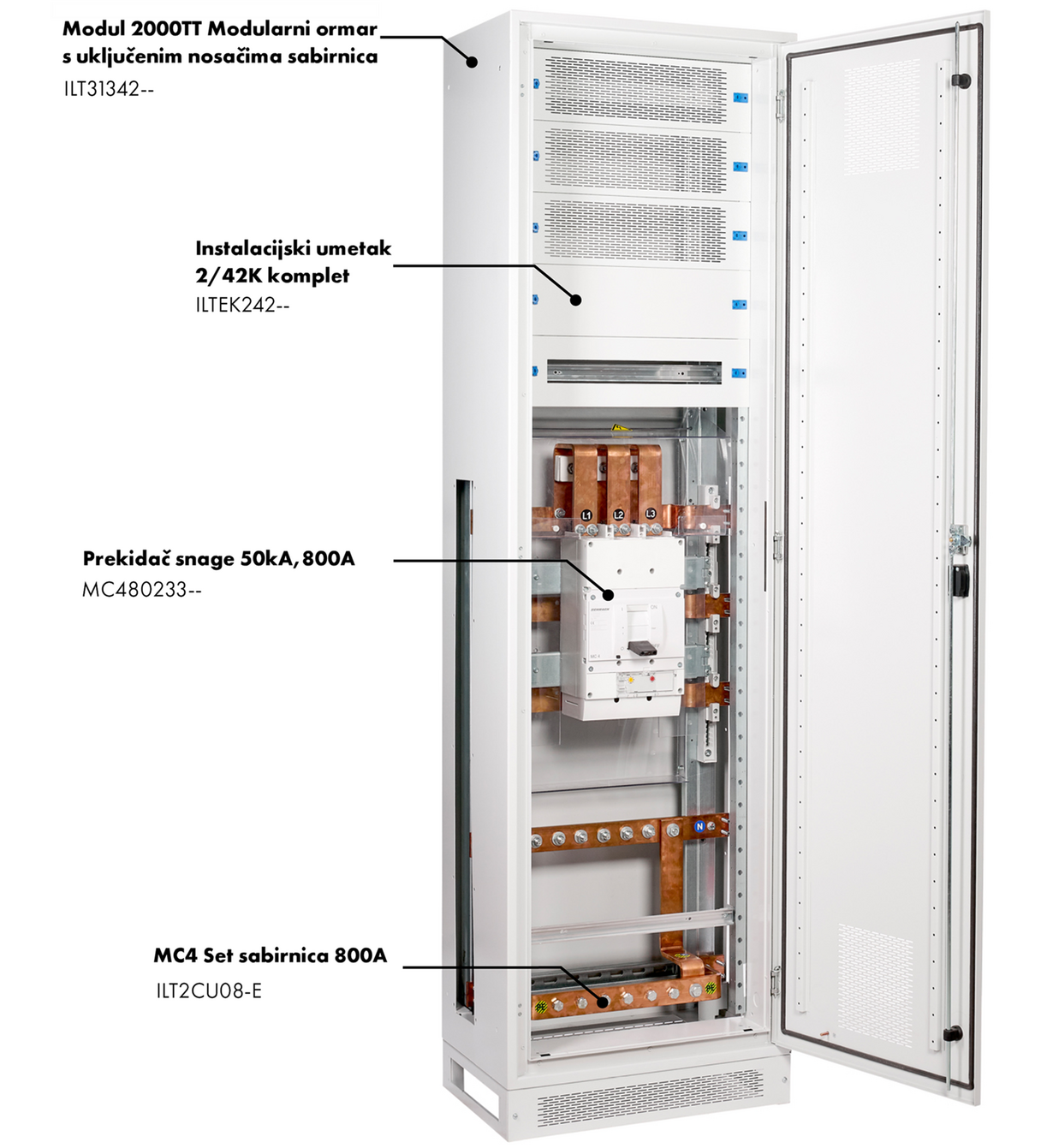

Za dolazno polje potrebno je izabrati skupinu sabirničkih proizvoda - sabirnički set, u koji se spaja kompaktni prekidač veličine MC4. U sabirničkom setu su sve komponente koje su vam potrebne za opremiti prazno kućište dolaznog polja Modul 2000TT glavnom sabirnicom ulaznog prekidača.

Sabirnice su već prethodno savijene i izbušene kako bi se osigurala brza i precizna ugradnja u prazna kućišta dolaznog polja Modul 2000TT.

Odgovarajući pokrov je također uključen u sabirnički set. On sprječava slučajno dodirivanje dijelova pod naponom.

Kombinacijom praznog kućišta i sabirničkog seta možete sami definirati dolazno polje distribucijskog sustava Modul 2000TT bez dodatnih proračuna i ispitivanja. Dakle bez termičkog proračuna i termičkog ispitivanja u nazivnim uvjetima rada i bez proračuna i provjere otpornosti razdjelnika na očekivanu struju kratkog spoja na mjestu priključenja.

Dolje na popisu su sabirnički setovi za raspoložive nazivne struje tropolnog dolaznog polja sustava Modul 2000TT.

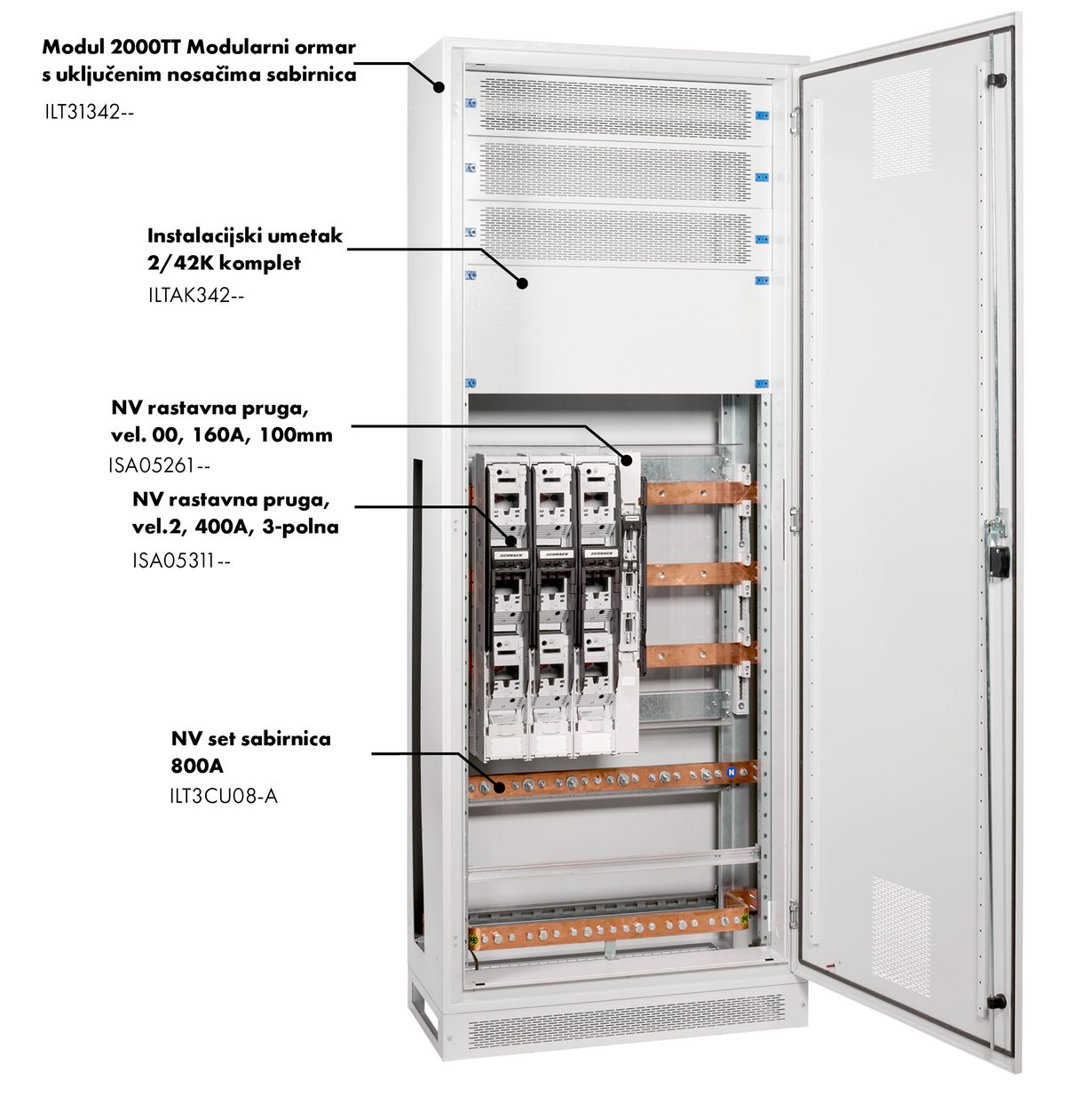

Kao i za dolazno polje, postoji i sabirnički set za odlazno polje Modul 2000TT sustava. U njemu dobivate sve potrebne sabirničke komponente za opremanje praznog kućišta odlaznog polja. Na takve sabirnice je moguće ugraditi odgovarajući broj NV rastavnih pruga.

Sabirnice su već prethodno savijene i izbušene kako bi se osigurala brza i precizna ugradnja u prazna kućišta odlaznog polja Modul 2000TT.

Odgovarajući pokrov je također uključen u sabirnički set. On spriječava slučajno dodirivanje dijelova pod naponom.

Kombinacijom praznog kućišta i sabirničkog seta možete sami definirati odlazno polje distribucijskog sustava Modul 2000TT bez dodatnih proračuna i ispitivanja. Dakle bez termičkog proračuna i termičkog ispitivanja u nazivnim uvjetima rada i bez proračuna i provjere otpornosti razdjelnika na očekivanu struju kratkog spoja na mjestu priključenja.

Dolje na popisu su sabirnički setovi za raspoložive nazivne struje odlaznog polja sustava Modul 2000TT. Sabirnički setovi odlaznih polja ne zavise o izvedbi tropolnog ili četveropolnog prekidanja u ulaznom polju.
